¿Qué es el ventaneo DICOM y por qué es fundamental?
Los equipos de imagen médica —tomógrafos computarizados (TC), sistemas de RM, unidades de radiografía digital— producen datos con una profundidad en escala de grises muy superior a lo que cualquier monitor puede mostrar a la vez. Un TC estándar genera valores de píxel que cubren aproximadamente 4.000 niveles discretos de gris, desde −1024 (aire) hasta +3071 (hueso denso o metal). Un monitor de ordenador convencional solo puede mostrar 256 niveles de gris simultáneamente. Si un visor intentara mapear todos esos 4.000 niveles a 256 tonos de pantalla, el contraste entre tejidos similares sería prácticamente invisible para el ojo humano.
El ventaneo DICOM —también denominado ajuste ventana/nivel— resuelve este problema permitiendo que el radiólogo o técnico seleccione un rango estrecho de valores de gris y lo distribuya a lo largo de todo el rango de pantalla de 0 a 255. Los valores fuera de ese rango se recortan a negro puro o blanco puro. El resultado es un contraste dramáticamente mejorado para el tipo de tejido de interés, revelando patologías sutiles que de otro modo serían invisibles.
Comprender el ventaneo es esencial para cualquier persona que trabaje con imágenes médicas: radiólogos que interpretan estudios clínicos, profesionales de TI sanitaria que configuran estaciones de trabajo PACS, investigadores que procesan conjuntos de datos y desarrolladores que construyen herramientas de imagen. Esta guía cubre la matemática subyacente, los presets clínicos estándar utilizados a diario en los departamentos de radiología y cómo aplicar el ventaneo de forma efectiva en nuestro visor DICOM gratuito en línea.
Los dos parámetros: Centro de Ventana y Ancho de Ventana
El ventaneo se define por exactamente dos parámetros numéricos almacenados en cada archivo de imagen DICOM:
- Centro de Ventana (WC, del inglés Window Center) —también llamado nivel— es el valor de píxel que se mapea al gris medio en la pantalla. Define cuál es el "centro de interés" en el rango de escala de grises.
- Ancho de Ventana (WW, del inglés Window Width) —también llamado ancho o contraste— define el total de valores de píxel que serán visibles. Los valores por debajo de
WC − WW/2se muestran como negro sólido; los valores por encima deWC + WW/2se muestran como blanco sólido.
El mapeo lineal para cualquier valor de píxel v es:
- Si v ≤ WC − WW/2 → valor de pantalla = 0 (negro)
- Si v ≥ WC + WW/2 → valor de pantalla = 255 (blanco)
- En caso contrario → pantalla = ((v − WC + WW/2) / WW) × 255
Esta fórmula está definida en el estándar DICOM (PS 3.3, C.7.6.3.1.5). Los valores predeterminados de ventana para una imagen específica se almacenan en la etiqueta Window Center (0028,1050) y en la etiqueta Window Width (0028,1051). Muchas imágenes DICOM incluyen múltiples presets —separados por barras invertidas en el valor de la etiqueta— correspondientes a diferentes estructuras anatómicas. Los visores suelen ofrecerlos como un menú desplegable.
Unidades Hounsfield: la escala de ventaneo en TC
Los tomógrafos computarizados reportan los valores de píxel en Unidades Hounsfield (UH), una escala calibrada y lineal basada en la atenuación de los rayos X relativa al agua. La escala se define de modo que agua = 0 UH y aire = −1000 UH. Cada material tiene un rango de UH característico:
- Aire: aproximadamente −1000 UH
- Grasa: −120 a −60 UH
- Agua / LCR: 0 a 15 UH
- Partes blandas (músculo): 40 a 80 UH
- Vasos con contraste: 150 a 300 UH
- Hueso cortical: 400 a 1.000 UH
- Hueso denso / calcificaciones: 800 a 3.000 UH
- Implantes metálicos: frecuentemente por encima de 3.000 UH
Dado que los valores en UH están calibrados, los presets de ventana clínicos estándar funcionan de manera fiable en escáneres de distintos fabricantes e instituciones. Una ventana pulmonar configurada como WC = −600, WW = 1500 mostrará el mismo contraste relativo de tejidos independientemente de si el estudio fue adquirido en un escáner Siemens, GE, Philips o Canon —siempre que el escáner esté correctamente calibrado.
Las imágenes de RM no utilizan Unidades Hounsfield. Los valores de píxel en RM son intensidades de señal arbitrarias que dependen del escáner, la intensidad de campo, la configuración de la bobina y los parámetros de la secuencia de pulsos. El ventaneo en RM es, por lo tanto, más subjetivo, y los valores de los presets deben adaptarse por secuencia o por protocolo en lugar de ser universalmente aplicables.
Presets de ventana estándar en TC
Los departamentos de radiología de todo el mundo utilizan un conjunto estandarizado de presets de ventana para la interpretación de TC. Aunque los valores exactos varían ligeramente entre instituciones y fabricantes, los siguientes son convenios clínicos ampliamente reconocidos:

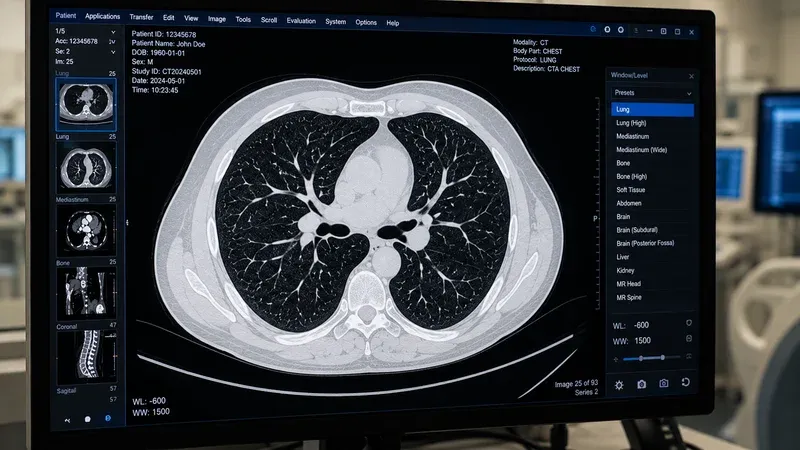

Ventana pulmonar
WC = −600, WW = 1500
La ventana pulmonar está optimizada para el parénquima pulmonar. El gran ancho de ventana captura el rango completo desde el aire (−1000 UH) hasta las partes blandas (0–80 UH), haciendo claramente visibles los bronquios, vías respiratorias, vasos pulmonares y estructuras intersticiales. Las opacidades en vidrio esmerilado, consolidaciones, nódulos, enfisema y patrones intersticiales se evalúan mejor con la ventana pulmonar.
Ventana de mediastino / partes blandas
WC = 40, WW = 400
La ventana de mediastino o partes blandas está centrada en la atenuación del músculo y los órganos blandos. Se utiliza para evaluar el corazón, los grandes vasos, los ganglios linfáticos, el timo, el pericardio y la pared torácica. En TC abdominal, esta ventana también aplica para valorar hígado, bazo, riñones, páncreas e intestino. El width relativamente estrecho (400 UH) proporciona un contraste adecuado entre la grasa (−80 UH), las partes blandas (40–80 UH) y las estructuras moderadamente calcificadas.
Ventana ósea
WC = 300–400, WW = 1500–2000
La ventana ósea requiere un centro de ventana elevado y un ancho amplio para acomodar los altos valores de atenuación del hueso cortical (>400 UH). Se utiliza para evaluar fracturas, lesiones óseas, arquitectura trabecular e integridad cortical. Con estos ajustes, las partes blandas aparecen como un gris oscuro casi uniforme, pero el detalle óseo —incluidas las disrupciones corticales sutiles— se hace fácilmente aparente.
Ventana cerebral
WC = 40, WW = 80
La ventana cerebral utiliza un ancho de ventana muy estrecho (80 UH) centrado en el parénquima cerebral normal. Este estrechamiento extremo exagera el contraste entre la sustancia gris (~35 UH), la sustancia blanca (~25 UH), el líquido cefalorraquídeo (0–15 UH) y la hemorragia aguda (50–90 UH). Sin esta ventana estrecha, la hemorragia aguda incipiente y los cambios isquémicos sutiles pueden ser imperceptibles.
Ventana subdural
WC = 75, WW = 200
Ventana complementaria utilizada junto con la ventana cerebral para mejorar la detección de hematomas subdurales isointensos o subagudos, cuyas colecciones pueden ser casi invisibles en las ventanas cerebrales estándar porque sus valores de UH se aproximan a los del parénquima cerebral circundante.
Ventana hepática / abdominal
WC = 60, WW = 160
Optimizada para la evaluación del parénquima hepático. El ancho estrecho acentúa las sutiles diferencias de atenuación entre el hígado normal (~60 UH), las lesiones focales y los depósitos metastásicos. En la fase venosa portal del TC, los vasos realzan hasta ~150 UH, diferenciándose fácilmente del parénquima hepático de menor atenuación.
Ventana de ictus / isquemia
WC = 32, WW = 8
Una ventana ultra-estrecha también llamada ventana ASPECTS (Alberta Stroke Program Early CT Score). Con un ancho de solo 8 UH, exagera las microscópicas diferencias de atenuación entre el tejido cerebral normal e isquémico en las primeras horas tras el ictus —cambios completamente invisibles con los ajustes de ventana cerebral estándar.
Presets de ventana en RM
El ventaneo en RM es específico de la modalidad y dependiente del protocolo. A diferencia del TC, no existe una escala calibrada universal, por lo que los presets almacenados en los archivos DICOM representan la recomendación del escáner basada en los parámetros de adquisición. Sin embargo, se aplican algunos principios generales:
- Imágenes potenciadas en T1: La grasa aparece brillante (señal alta); el LCR aparece oscuro (señal baja). El ancho de ventana es moderado, centrado en la intensidad de señal de los tejidos blandos.
- Imágenes potenciadas en T2: El fluido y el edema aparecen brillantes; la grasa es moderadamente brillante; el músculo es oscuro. Se necesitan ventanas más anchas debido al mayor rango dinámico de las secuencias T2.
- FLAIR (Recuperación de Inversión Atenuada de Fluido): El LCR se suprime al negro; las lesiones de sustancia blanca anómalas aparecen como hiperintensas. Las ventanas se ajustan para maximizar el contraste entre la sustancia blanca normal y el edema perilesional.
- Imagen Ponderada en Difusión (DWI): La isquemia aguda y los tumores hipercelulares aparecen brillantes. El ancho de ventana es habitualmente estrecho para resaltar las áreas de difusión restringida.
Dado que los valores de RM no están calibrados en unidades absolutas, los radiólogos ajustan continuamente los ajustes de ventana/nivel de forma interactiva durante el informe, en lugar de depender exclusivamente de valores de preset.
Presets de ventana en radiografía digital (DR/CR)
Los sistemas de radiografía computarizada (CR) y radiografía digital (DR) almacenan valores de píxel en una escala propietaria que varía según el fabricante y la tecnología del detector. Sin embargo, los sistemas conformes con DICOM suelen incluir presets específicos del proveedor optimizados para la modalidad y los parámetros de exposición.
Para la radiografía de tórax, un preset común usa una ventana amplia (WW = 4.000) centrada en el rango medio de valores de píxel, equivalente a mostrar simultáneamente los campos pulmonares y el mediastino. Las radiografías de extremidades y huesos usan ventanas más estrechas que destacan el detalle óseo.
Múltiples presets de ventana en un único archivo DICOM
El estándar DICOM permite que una sola imagen contenga múltiples presets de ventana, almacenados como valores separados por barras invertidas en las etiquetas Window Center y Window Width. Por ejemplo, un TC torácico podría incluir tres presets: pulmón (WC = −600, WW = 1500), mediastino (WC = 40, WW = 400) y hueso (WC = 350, WW = 1500).
Los visores que admiten múltiples presets proporcionan un menú desplegable o atajos de teclado para alternar entre ellos. La etiqueta Window Center Width Explanation (0028,1055) contiene opcionalmente etiquetas legibles por humanos (como "PULMON" o "HUESO") para cada preset. Nuestro Visor DICOM lee estas etiquetas y muestra todos los presets disponibles, permitiendo cambiar rápidamente mientras se mantiene abierto el mismo fotograma.
Consejos prácticos para usar el ventaneo eficazmente
Empieza con el preset estándar y luego ajusta. Para la interpretación de TC, comienza siempre con el preset estándar adecuado para la región anatómica. Luego afina interactivamente el ancho y el centro si el preset estándar no muestra adecuadamente el área de interés.
Ventanas más anchas son mejores para la patología difusa. Afecciones que producen cambios sutiles y generalizados (enfisema, enfermedad pulmonar intersticial, isquemia incipiente) suelen requerir ventanas amplias para capturar la distribución completa de la anomalía.
Ventanas más estrechas son mejores para lesiones focales. Un ancho de ventana estrecho aumenta el contraste percibido entre una lesión focal y el tejido normal adyacente, mejorando la detectabilidad.
Estandariza los presets en tu entorno clínico. En entornos clínicos, los presets de ventana estandarizados deben configurarse en las estaciones de trabajo PACS y aplicarse de forma consistente entre lectores. El ventaneo inconsistente es una fuente de variabilidad entre observadores y puede provocar hallazgos perdidos.
Cómo funciona el ventaneo en nuestro Visor DICOM
Nuestro Visor DICOM en línea gratuito lee las etiquetas Window Center y Window Width de tu archivo DICOM y las aplica automáticamente al cargarlo. Si el archivo contiene múltiples presets, puedes seleccionar cualquiera de ellos desde el selector de presets. También puedes ajustar la ventana de forma interactiva arrastrando horizontalmente (para cambiar el ancho) y verticalmente (para cambiar el centro), o introduciendo valores numéricos directamente en los campos de entrada.
Todo el procesamiento se realiza íntegramente en tu navegador — tus imágenes médicas nunca se suben a ningún servidor. Esto hace que el visor sea apto para revisar imágenes con información identificable del paciente de forma segura y conforme a la normativa de privacidad.
Conclusión
El ventaneo DICOM es una de las herramientas más poderosas en la interpretación de imagen médica. Seleccionando el Centro de Ventana y el Ancho de Ventana correctos, los radiólogos pueden revelar patologías que serían completamente invisibles con otros ajustes. Los presets clínicos estándar para TC —pulmón, partes blandas, hueso, cerebro, hígado— representan décadas de experiencia clínica acumulada destilada en parámetros de visualización reproducibles. Prueba los presets estándar con tus propios archivos DICOM usando nuestro visor gratuito y comprueba la diferencia que produce cada ventana.
